Weld 90 Degree Elbows 공급업체로서 저는 이러한 필수 구성요소의 용접 접합 설계에 대한 문의를 자주 접합니다. 용접 90도 엘보우의 용접 접합 설계는 성능, 강도 및 내구성에 직접적인 영향을 미치는 중요한 측면입니다. 이 블로그에서는 용접 90도 엘보우의 용접 접합 설계에 대해 자세히 알아보고, 관련된 다양한 요소와 고품질 용접을 보장하기 위한 모범 사례를 살펴보겠습니다.
용접 90도 엘보우 이해
용접 90도 엘보는 파이프라인의 방향을 90도 변경하는 데 사용되는 배관 시스템의 중요한 부분입니다. 이 엘보는 석유 및 가스, 화학 처리, 수처리와 같은 산업에서 널리 사용됩니다. 일반적으로 스테인레스강, 탄소강, 합금강과 같은 재료로 만들어집니다. 각 재료에는 용접 접합 설계에 영향을 미치는 고유한 특성이 있습니다. 예를 들어, 스테인리스강은 내식성이 우수하지만 열전도율이 높고 열팽창 계수가 낮기 때문에 특별한 용접 기술이 필요합니다. 에 대한 자세한 정보를 찾을 수 있습니다.90도 엘보 용접우리 웹사이트에서.
용접 접합 설계의 핵심 요소
재료 호환성

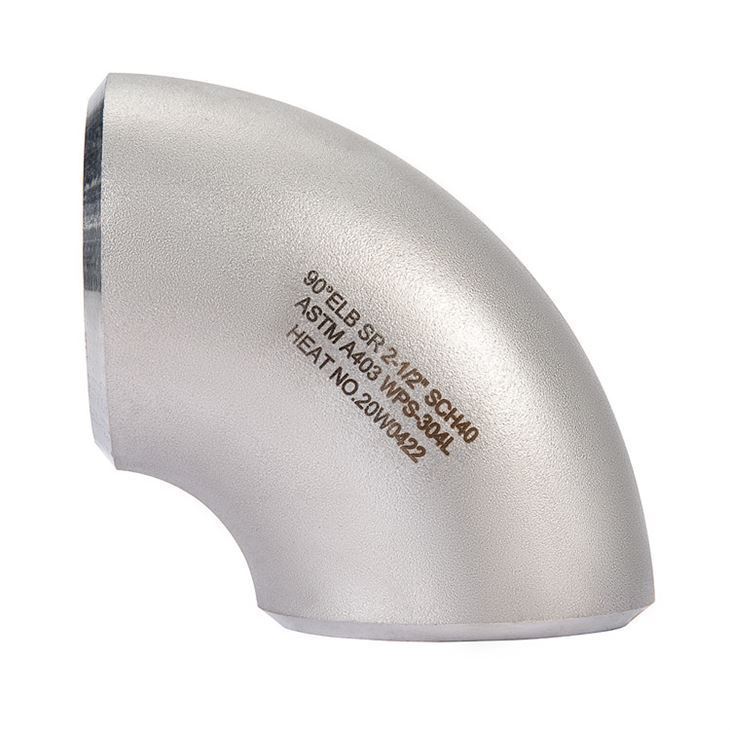

용접 접합 설계에서 가장 중요한 요소는 접합되는 재료의 호환성입니다. 90도 용접 엘보를 용접할 때 엘보 모재와 연결 파이프는 화학적 조성 및 기계적 특성 측면에서 호환되어야 합니다. 예를 들어, 용접을 한다면304 맞대기 용접 팔꿈치 및 스테인레스 스틸 이음매없는 팔꿈치스테인레스 스틸 파이프의 경우 두 파이프 모두 강력하고 내구성 있는 용접을 보장하기 위해 유사한 등급의 스테인레스 스틸을 사용해야 합니다. 재료가 일치하지 않으면 균열, 내식성 감소, 기계적 강도 저하 등의 문제가 발생할 수 있습니다.
조인트 지오메트리
용접 조인트의 형상은 성능에 중요한 역할을 합니다. 맞대기 접합, 필렛 접합 및 소켓 접합을 포함하여 용접 90도 엘보에 일반적으로 사용되는 여러 유형의 접합 설계가 있습니다.
- 엉덩이 관절: 맞대기 이음은 엘보 끝과 파이프의 끝부분을 면이 같은 높이로 접합할 때 자주 사용됩니다. 이 유형의 조인트는 부드러운 전환을 제공하며 고압 응용 분야에 적합합니다. 맞대기 조인트를 준비하려면 부품의 가장자리를 베벨링하여 V자형 또는 U자형 홈을 만듭니다. 베벨 각도, 루트 면 및 루트 간격은 주의 깊게 제어해야 하는 중요한 매개변수입니다. 적절한 베벨 각도는 용접 금속의 침투를 더 좋게 하며, 루트 면과 루트 간격은 과도한 용융과 뒤틀림을 방지합니다.
- 필렛 조인트: 필렛 조인트는 엘보우와 파이프를 비스듬하게 접합할 때 사용됩니다. 이는 하중이 맞대기 조인트만큼 높지 않은 응용 분야에 일반적으로 사용됩니다. 필렛 조인트는 용접이 상대적으로 쉽지만 용접 크기와 모양에 세심한 주의가 필요합니다. 필렛 용접의 크기는 접합되는 재료의 두께와 접합에 대한 예상 하중에 따라 결정됩니다.
- 소켓 조인트: 소켓 조인트는 파이프 끝을 팔꿈치의 소켓에 삽입하는 작업입니다. 이러한 유형의 조인트는 저압 응용 분야나 설치 용이성이 우선시되는 경우에 자주 사용됩니다. 그러나 소켓 조인트에는 누출 방지 연결을 보장하기 위해 조인트 주위에 추가 밀봉 또는 용접이 필요할 수 있습니다.
용접 공정
용접 공정의 선택은 용접 접합 설계에도 영향을 미칩니다. 90도 엘보우 용접에 사용되는 일반적인 용접 공정에는 SMAW(차폐 금속 아크 용접), GTAW(가스 텅스텐 아크 용접) 및 GMAW(가스 금속 아크 용접)가 포함됩니다.
- SMAW(차폐 금속 아크 용접): SMAW는 다양하고 널리 사용되는 용접 공정입니다. 탄소강, 스테인레스강 등 다양한 재료의 용접에 적합합니다. 그러나 SMAW에서는 아크 길이와 용접 금속의 증착을 제어하려면 숙련된 용접공이 필요합니다. 용접 품질은 전극 유형, 용접 전류 및 용접 속도와 같은 요소에 따라 달라집니다.
- 가스 텅스텐 아크 용접(GTAW): GTAW는 고품질 용접과 정밀한 제어로 유명합니다. 이는 벽이 얇은 스테인리스강 부품을 용접하는 데 자주 사용됩니다.스테인레스 스틸 90도 엘보. GTAW는 비소모성 텅스텐 전극과 불활성 가스 실드를 사용하여 용접 풀을 산화로부터 보호합니다. 이 공정은 깨끗하고 미학적으로 만족스러운 용접이 필요한 응용 분야에 이상적입니다.
- 가스 금속 아크 용접(GMAW): GMAW는 소모성 와이어 전극과 보호 가스를 사용하는 빠르고 효율적인 용접 공정입니다. 용접 90도 엘보우의 대량 생산에 적합합니다. GMAW는 우수한 증착 속도를 제공하고 자동화할 수 있어 인건비를 줄이고 생산성을 향상시킵니다.
용접 접합 설계 표준
용접 90도 엘보우의 품질과 안전을 보장하기 위해 다양한 국내 및 국제 표준이 용접 접합 설계에 적용됩니다. 이러한 표준은 재료, 접합 형상, 용접 공정 및 검사 방법에 대한 요구 사항을 지정합니다. 예를 들어, 미국 기계공학회(ASME) 보일러 및 압력 용기 규정은 용접 90도 엘보우를 포함하여 압력 함유 부품의 설계 및 구성에 대한 자세한 지침을 제공합니다. 이러한 표준을 준수하는 것은 다양한 응용 분야에서 엘보우의 신뢰성과 성능을 보장하는 데 필수적입니다.
검사 및 테스트
용접 공정이 완료된 후 용접 조인트를 검사하고 테스트하여 품질을 확인해야 합니다. 초음파 검사(UT), 방사선 검사(RT), 자분 입자 검사(MT)와 같은 비파괴 검사(NDT) 방법은 일반적으로 용접의 내부 및 표면 결함을 감지하는 데 사용됩니다. 인장 테스트 및 굽힘 테스트와 같은 파괴 테스트 방법을 사용하여 용접 조인트의 기계적 특성을 평가할 수도 있습니다. 검사 과정에서 발견된 결함은 엘보우를 배관 시스템에 사용하기 전에 수리해야 합니다.
용접 접합 설계 모범 사례
- 적절한 재료 선택: 적용 요구 사항에 따라 엘보우 및 연결 파이프에 적합한 재료를 선택하십시오. 내식성, 기계적 강도, 온도 저항성과 같은 요소를 고려하십시오.
- 정확한 관절 준비: 접합 표면이 깨끗하고 오염 물질이 없으며 적절하게 경사지거나 접합 디자인에 따라 준비되었는지 확인하십시오. 합동 준비를 위해 적절한 도구와 기술을 사용하십시오.
- 숙련된 용접공: 사용되는 용접 공정 및 재료에 대해 잘 알고 있는 숙련되고 인증된 용접공을 고용하십시오. 일관되고 고품질의 용접을 보장하기 위해 적절한 교육과 감독을 제공하십시오.
- 품질 관리: 제조 공정의 모든 단계에서 검사 및 테스트를 포함하는 포괄적인 품질 관리 프로그램을 구현합니다. 이는 엘보우가 고객에게 배송되기 전에 문제를 식별하고 수정하는 데 도움이 됩니다.
용접 90도 엘보 문의
고품질 용접 90도 엘보우 시장에 계신다면 저희가 도와드리겠습니다. 우리 회사는 다양한 제품을 전문적으로 생산하고 있습니다.90도 엘보 용접다음을 포함한 제품304 맞대기 용접 팔꿈치 및 스테인레스 스틸 이음매없는 팔꿈치그리고스테인레스 스틸 90도 엘보. 우리는 우리 제품이 최고 수준의 품질과 성능을 충족하는지 확인할 수 있는 숙련된 엔지니어와 용접공으로 구성된 팀을 보유하고 있습니다. 귀하의 특정 요구 사항에 대해 논의하고 귀하의 배관 시스템 요구 사항에 가장 적합한 솔루션을 제공하려면 지금 저희에게 연락하십시오.
참고자료
- 미국기계공학회(ASME). 보일러 및 압력 용기 코드.
- 용접 핸드북, 미국 용접 협회.
- 파이프 피팅 표준, 다양한 국내 및 국제 표준 기관.
