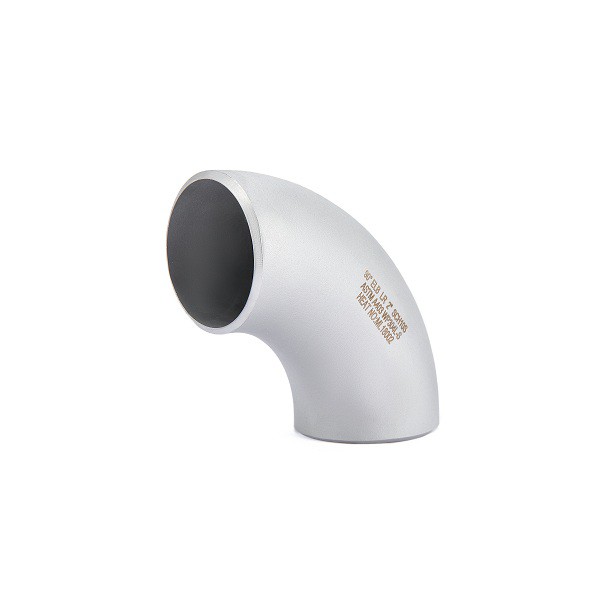

상품명	304 맞대기 용접 엘보
크기	1/2"-24" 이음매 없음, 26"-60" 용접됨
기준	ANSI B16.9, EN10253-4, DIN 2605, GOST 17375-2001, JIS B2313, MSS SP 75 등
벽 두께	SCH5S, SCH10S, SCH10, SCH40S, 성병, XS, SCH80S, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS 등
팔꿈치	30도 45도 60도 90도 180도 등
반지름	LR/긴 반경/R=1.5D,SR/Shrot 반경/R=1D, 다양한 반경: 3D,4D,5D,6D,7D, 10D, 20D 등
끝	베벨 엔드/BE/맞대기 용접
표면	절인, 모래 폭파, 롤링 폭발, 밝게, 매트 광택, 거울 광택, 사라짐, 빛나고 있는

304 맞대기 용접 팔꿈치는 다음을 보여줍니다.

1. 304 스테인레스 스틸, 내식성 및 고온 저항으로 제작되었습니다.

2. 흐르는 방향을 바꾸는 데 사용되는 긴 반경 90도 엘보

3.90도 용접 짧은 팔꿈치는 두 개의 파이프 또는 파이프라인을 특정 각도로 연결하는 데 사용됩니다. 용접 연결로 긴밀한 밀봉이 보장되고 누출 가능성이 줄어듭니다.

4. 양쪽 끝에서 튜브를 용접하여 누출을 방지하기 위해 단단한 밀봉을 형성하고, 더 나은 내식성을 보장하기 위해 저탄소 함량, 더 높은 내식성을 보장하기 위해 저탄소 함량

304 맞대기 용접 팔꿈치 성형 생산의 일반적인 방법은 굽힘 공정을 추진하는 것입니다.

푸시 벤딩은 스테인레스 스틸 파이프 부품을 벤딩하기 위해 일반적으로 사용되는 벤딩 방법으로 주로 엘보우 벤딩에 사용됩니다. 가공의 특성에 따라 열간압착과 냉간굽힘으로 구분할 수 있다.

1. 코어 로드 열 푸시 굽힘: 전용 푸시 기계에서 축 추력 아래의 축 추력 하에서 가열하는 동안 파이프라인을 밀어서 파이프 블랭크가 작은 직경의 튜브를 사용하도록 철저한 팽창과 축 굽힘 변형을 갖도록 합니다. 튜브 튜브 공백은 큰 직경의 팔꿈치에 밀어 넣습니다.

2. 냉간 굽힘 : 굽힘 장치를 사용하여 일반 유압 프레스 또는 크랭크 압력 기계에서 튜브 빌렛을 밀고 스테인레스 스틸 직선형 튜브 블랭크를 상온에서 곡선 캐비티가 있는 금형에 눌러 스테인레스 스틸 팔꿈치를 형성합니다.

콜드 푸시 튜브는 곡선 반경이 작은 스테인레스 스틸 엘보에 적합합니다. 최소 상대 굽힘 반경은 R/D ≒ 1.3이고, 팔꿈치 부분의 타원은 작고(3%-5% 이하), 외부 튜브의 벽은 더 얇아집니다( 이하 9%까지) 구부릴 수 있습니다. 엘보푸쉬의 구조가 간단하고 특별한 장비가 필요하지 않으며 생산성이 높습니다. 그러나 일반적으로 스테인레스 스틸 파이프의 상대 두께 T/D는 06 이상이 필요합니다. 그렇지 않으면 파이프의 강성이 떨어져 안정성을 잃어 엘보 안쪽에 주름이나 뒤틀림이 발생하는 경우가 많습니다.

304 맞대기 용접 엘보
